¿Cómo probar la funcionalidad de los conectores tipo tornillo de PCB?
Nov 05, 2025
Como proveedor confiable de conectores tipo tornillo para PCB, garantizar la funcionalidad de estos componentes es crucial tanto para nuestra empresa como para nuestros clientes. En este blog, compartiré información completa sobre cómo probar la funcionalidad de los conectores tipo tornillo de PCB, cubriendo varios aspectos, desde principios básicos hasta procedimientos de prueba detallados.
Comprensión de los conceptos básicos de los conectores tipo tornillo para PCB

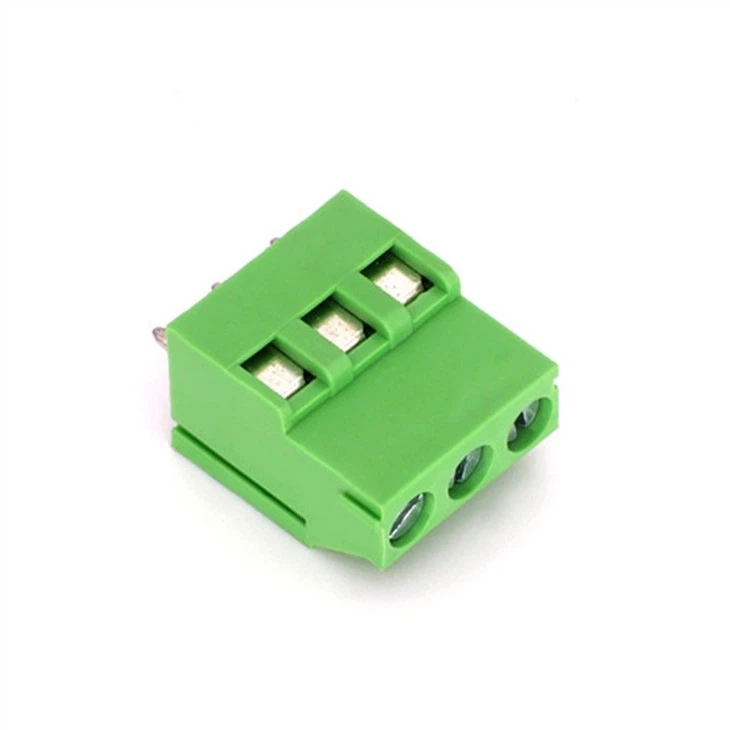

Conectores tipo tornillo para PCB, también conocidos comobloque de terminales de tornillo del PWB, se utilizan ampliamente en circuitos electrónicos para proporcionar una conexión segura y confiable. Funcionan mediante el uso de tornillos para sujetar los conductores, asegurando una conexión eléctrica estable. Estos conectores se prefieren por su simplicidad, facilidad de uso y capacidad para manejar una amplia gama de tamaños de cables.
Por qué son necesarias las pruebas
Probar la funcionalidad de los conectores tipo tornillo de PCB es esencial por varias razones. En primer lugar, garantiza la seguridad del sistema eléctrico. Un conector defectuoso puede provocar cortocircuitos, sobrecalentamiento e incluso incendios. En segundo lugar, garantiza la fiabilidad del equipo. En aplicaciones donde el funcionamiento continuo es fundamental, como la automatización industrial o los dispositivos médicos, un conector que no funciona correctamente puede provocar fallos en el sistema. Finalmente, ayuda en el control de calidad. Al probar minuciosamente los conectores, podemos identificar y eliminar productos defectuosos antes de que lleguen al mercado.
Preparativos previos a la prueba
Antes de comenzar las pruebas, es importante hacer algunos preparativos. Primero, reúna todas las herramientas y equipos necesarios. Por lo general, esto incluye un multímetro, una fuente de alimentación, pelacables y una llave dinamométrica. El multímetro se utiliza para medir parámetros eléctricos como resistencia, voltaje y corriente. La fuente de alimentación proporciona la energía eléctrica necesaria para las pruebas. Se utilizan pelacables para preparar los cables para la conexión y la llave dinamométrica garantiza que los tornillos estén apretados con el par correcto.
En segundo lugar, seleccione las muestras de prueba adecuadas. Las muestras deben ser representativas del lote de producción. Seleccione aleatoriamente una cantidad suficiente de conectores de diferentes partes del lote para garantizar que los resultados de la prueba sean precisos y confiables.
Inspección visual
El primer paso para probar conectores tipo tornillo de PCB es una inspección visual. Examine los conectores en busca de defectos visibles como grietas, rayones o piezas desalineadas. Verifique que los tornillos estén roscados correctamente y funcionen sin problemas. Es posible que un tornillo dañado no pueda proporcionar una conexión segura, lo que provocará un rendimiento eléctrico deficiente. Además, inspeccione los terminales en busca de signos de corrosión u oxidación. Los terminales corroídos pueden aumentar la resistencia del contacto, lo que puede provocar sobrecalentamiento y pérdida de energía.
Prueba de continuidad eléctrica
La prueba de continuidad eléctrica es una de las pruebas más básicas e importantes para conectores tipo tornillo de PCB. Conecte el multímetro a los dos extremos del conductor que está conectado al conector. Configure el multímetro en modo de continuidad. Si el conector funciona correctamente, el multímetro debería indicar una resistencia baja (idealmente cercana a cero). Una resistencia alta o un circuito abierto indica un problema con la conexión, como un tornillo flojo o un terminal dañado.
Medición de resistencia de contacto
La resistencia de contacto es un parámetro crítico que afecta el rendimiento de los conectores tipo tornillo de PCB. Una alta resistencia de contacto puede provocar pérdida de energía, sobrecalentamiento y degradación de la señal. Para medir la resistencia de contacto, utilice un método de medición de cuatro cables. Conecte una fuente de alimentación al conector y una corriente conocida a través de la conexión. Luego, use un voltímetro para medir la caída de voltaje en la conexión. Según la ley de Ohm (R = V/I), la resistencia de contacto se puede calcular dividiendo la caída de tensión por la corriente.
El valor de resistencia de contacto aceptable depende de la aplicación. En general, para aplicaciones de baja potencia, es aceptable una resistencia de contacto de unos pocos miliohmios. Para aplicaciones de alta potencia, la resistencia de contacto debería ser aún menor.
Prueba de resistencia de aislamiento
La prueba de resistencia de aislamiento se utiliza para comprobar el rendimiento del aislamiento del conector. Esto es importante para evitar fugas eléctricas y cortocircuitos. Utilice un megaóhmetro para medir la resistencia de aislamiento entre las partes conductoras del conector y el aislamiento circundante. Una resistencia de aislamiento alta (normalmente del orden de megaohmios) indica un buen rendimiento de aislamiento. Una resistencia de aislamiento baja puede indicar un problema con el material de aislamiento, como entrada de humedad o daños.
Prueba de par
El ajuste correcto de los tornillos es crucial para el rendimiento de los conectores tipo tornillo de PCB. Si los tornillos están demasiado flojos, la conexión puede ser inestable, lo que provoca una alta resistencia de contacto. Si los tornillos están demasiado apretados, pueden dañar los terminales o la PCB. Utilice una llave dinamométrica para medir el par de apriete de los tornillos. El valor de par recomendado suele ser especificado por el fabricante.
Prueba de aumento de temperatura
Cuando una corriente fluye a través de un conector tipo tornillo de PCB, genera calor debido a la resistencia del contacto. La prueba de aumento de temperatura se utiliza para garantizar que el conector pueda funcionar dentro de un rango de temperatura seguro. Conecte el conector a una fuente de alimentación y aplique una corriente nominal. Utilice un termopar o un termómetro infrarrojo para medir la temperatura del conector. Controle la temperatura durante un período de tiempo hasta que alcance un estado estable.
El aumento de temperatura máximo permitido depende del material y diseño del conector. En general, se considera aceptable un aumento de temperatura inferior a 40°C por encima de la temperatura ambiente.
Pruebas de vibración y choque
En aplicaciones del mundo real, los conectores tipo tornillo de PCB pueden estar sujetos a vibraciones y golpes. Estas tensiones mecánicas pueden provocar que los tornillos se aflojen o que los terminales se rompan. Para simular estas condiciones, utilice una máquina de prueba de vibración y una máquina de prueba de choque.
Para realizar pruebas de vibración, coloque el conector en la máquina de prueba de vibraciones y sométalo a una frecuencia y amplitud de vibración específicas durante un período de tiempo determinado. Después de la prueba, verifique la conexión para detectar signos de aflojamiento o daño.
Para realizar pruebas de impacto, aplique un impacto repentino al conector utilizando la máquina de prueba de impacto. El choque debe estar dentro del rango especificado de aceleración y duración. Luego, realice una prueba de continuidad eléctrica para verificar si la conexión aún está intacta.
Pruebas ambientales
Los conectores tipo tornillo de PCB pueden estar expuestos a diversas condiciones ambientales, como humedad, temperatura y polvo. Se utilizan pruebas ambientales para evaluar el rendimiento de los conectores en estas condiciones.
Para realizar pruebas de humedad, coloque los conectores en una cámara de humedad y mantenga un ambiente de alta humedad (por ejemplo, 90 % de humedad relativa) durante un período de tiempo determinado. Luego, realice la prueba de continuidad eléctrica y la prueba de resistencia de aislamiento. La alta humedad puede provocar corrosión y fugas eléctricas, por lo que es importante asegurarse de que los conectores puedan soportar estas condiciones.
Para las pruebas de ciclos de temperatura, someta los conectores a una serie de cambios de temperatura desde una temperatura baja (por ejemplo, -40 °C) hasta una temperatura alta (por ejemplo, 85 °C). Esto simula las variaciones de temperatura que los conectores pueden encontrar en aplicaciones del mundo real. Después de la prueba de ciclos de temperatura, verifique los conectores para detectar signos de daño o degradación del rendimiento.
Conclusión
Probar la funcionalidad de los conectores tipo tornillo de PCB es un proceso integral que implica múltiples pruebas. Al realizar estas pruebas, podemos garantizar la seguridad, confiabilidad y calidad de nuestrosBLOQUE DE TERMINALES DE TORNILLO PARA PCB. Si necesita conectores tipo tornillo para PCB de alta calidad o tiene alguna pregunta sobre nuestros productos, no dude en contactarnos para adquisiciones y más discusiones. Estamos comprometidos a brindarle los mejores productos y servicios.
Referencias
- "Manual de conectores eléctricos" por John J. Carr
- Estándares y especificaciones proporcionados por organizaciones industriales relevantes para conectores de PCB.
- Documentación técnica del fabricante de conectores tipo tornillo para PCB.
