¿Cómo instalar un bloque de terminales de tornillo para PCB?

Instalar un bloque de terminales de tornillo de PCB puede parecer una tarea desalentadora, especialmente si eres nuevo en la electrónica o en proyectos de bricolaje. Sin embargo, con la orientación adecuada y un poco de paciencia, puede ser un proceso sencillo. Como proveedor de bloques de terminales de tornillo para PCB de alta calidad, estoy aquí para guiarlo a través de los pasos de instalación y compartir algunos consejos valiosos.

Comprensión de los bloques de terminales de tornillo de PCB

Antes de sumergirnos en el proceso de instalación, comprendamos brevemente qué es un bloque de terminales de tornillo para PCB. Un bloque de terminales de tornillo de PCB es un dispositivo que se utiliza para conectar cables a una placa de circuito impreso (PCB). Proporciona un punto de conexión seguro y confiable, lo que permite una fácil instalación y extracción de cables. Estos bloques de terminales vienen en varios tamaños, configuraciones y clasificaciones para adaptarse a diferentes aplicaciones, desde simples proyectos de aficionados hasta complejos sistemas industriales.

Herramientas y materiales que necesitará

Para instalar un bloque de terminales de tornillo para PCB, necesitará las siguientes herramientas y materiales:

• Bloque de terminales de tornillo para PCB: Por supuesto, necesitarás el propio bloque de terminales. Asegúrese de elegir el tipo y tamaño correctos para su aplicación. Puede explorar una amplia gama de opciones en nuestro sitio web, incluido elConector de tornillo PCB.
• Placa de circuito impreso (PCB): La placa en la que instalarás el bloque de terminales. Asegúrese de que la PCB tenga los orificios de montaje y la disposición adecuados para el bloque de terminales.
• Destornillador: Se necesita un destornillador adecuado para apretar los tornillos del bloque de terminales. El tamaño del destornillador dependerá del tamaño de los tornillos del bloque de terminales.
• alambres: Los cables que conectarás al bloque de terminales. Asegúrese de que los cables sean del calibre y aislamiento adecuados para su aplicación.
• Soldador (opcional): En algunos casos, es posible que necesite soldar el bloque de terminales a la PCB para una conexión más permanente. Si es así, necesitarás un soldador, soldadura y fundente.

Proceso de instalación paso a paso

Paso 1: preparar la PCB

Primero, limpie el área de la PCB donde instalará el bloque de terminales. Utilice un paño limpio y seco para eliminar el polvo, la suciedad o los residuos. Esto asegurará una buena conexión eléctrica y evitará cortocircuitos. Si la PCB tiene oxidación o corrosión, puede utilizar un abrasivo suave para limpiar la superficie suavemente.

Paso 2: coloque el bloque de terminales

Coloque con cuidado el bloque de terminales en la PCB, alineándolo con los orificios de montaje. Asegúrese de que el bloque de terminales esté orientado correctamente, con los orificios para tornillos orientados en la dirección correcta. Algunos bloques de terminales pueden tener marcas o indicadores para ayudarle con la orientación.

Paso 3: Asegure el bloque de terminales

Una vez que el bloque de terminales esté en su posición, inserte los tornillos a través de los orificios de montaje en el bloque de terminales y en los orificios correspondientes en la PCB. Utilice el destornillador para apretar los tornillos firmemente, pero tenga cuidado de no apretarlos demasiado, ya que esto podría dañar la PCB o el bloque de terminales. También puede utilizar arandelas entre el bloque de terminales y la PCB para proporcionar una conexión más segura y uniforme.

Paso 4: pela los cables

Antes de conectar los cables al bloque de terminales, debe pelar el aislamiento de los extremos de los cables. Utilice un pelacables para quitar aproximadamente entre 1/4 y 1/2 pulgada de aislamiento del extremo de cada cable. Asegúrese de pelar el aislamiento de manera uniforme y limpia, sin mellar ni dañar los hilos del cable.

Paso 5: conecte los cables

Inserte el extremo pelado de cada cable en el terminal apropiado en el bloque de terminales. Luego, use el destornillador para apretar el tornillo en el terminal, sujetando el cable firmemente en su lugar. Asegúrese de que el cable esté insertado completamente en el terminal y que el tornillo esté lo suficientemente apretado para sujetar el cable firmemente, pero no tan apretado como para cortarlo o dañarlo.

Paso 6: verifique las conexiones

Después de conectar todos los cables, inspeccione visualmente cada conexión para asegurarse de que los cables estén insertados y apretados correctamente. También puedes utilizar un multímetro para probar la continuidad de las conexiones. Configure el multímetro en modo de continuidad y toque las sondas con los extremos de los cables y los terminales correspondientes en el bloque de terminales. Si el multímetro emite un pitido o muestra una lectura de resistencia baja, la conexión es buena.

Consejos para una instalación exitosa

• Utilice las herramientas adecuadas: Usar las herramientas correctas es esencial para una instalación exitosa. Asegúrese de que su destornillador encaje correctamente en los tornillos del bloque de terminales y use un pelacables que sea adecuado para el calibre de los cables que está utilizando.
• Siga las instrucciones del fabricante: Diferentes bloques de terminales pueden tener instrucciones de instalación específicas, por lo que es importante leer y seguir atentamente las pautas del fabricante. Esto garantizará que instale el bloque de terminales de forma correcta y segura.
• Tome su tiempo: La instalación de un bloque de terminales requiere paciencia y atención al detalle. No apresure el proceso y tómese el tiempo para asegurarse de que cada paso se realice correctamente. Esto ayudará a evitar errores o problemas en el futuro.
• Pruebe las conexiones: Antes de encender el circuito, es fundamental probar todas las conexiones para asegurarse de que funcionan correctamente. Esto le ayudará a identificar y solucionar cualquier problema antes de que cause daños al circuito o al equipo.

Diferentes tipos de bloques de terminales de tornillo para PCB

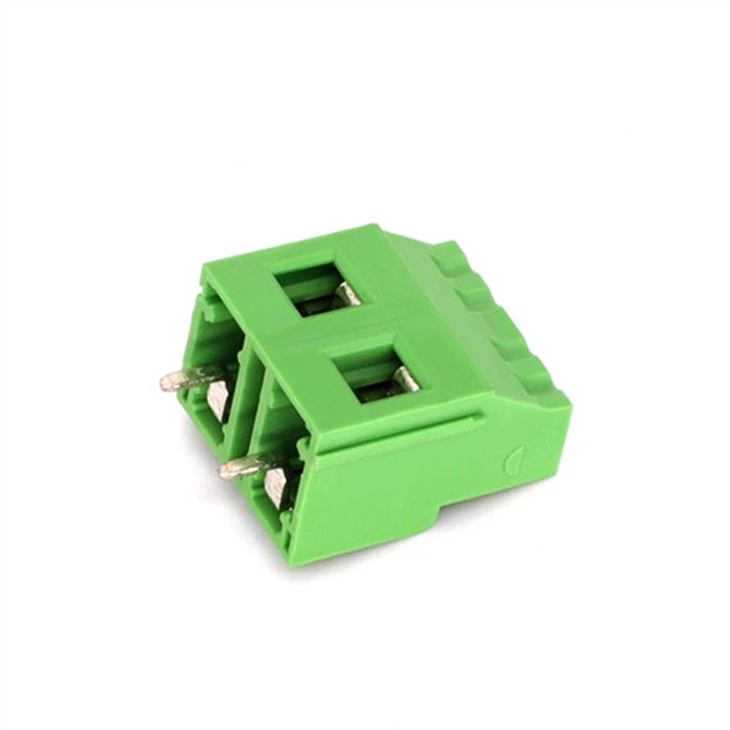

Hay varios tipos de bloques de terminales de tornillo para PCB disponibles, cada uno con sus propias características y aplicaciones. Por ejemplo, elBLOQUE DE TERMINALES DE TORNILLO PARA PCBestá diseñado para montaje en riel DIN, que se usa comúnmente en paneles de control industriales y gabinetes eléctricos. Otro tipo es elBLOQUE DE TERMINALES DE TORNILLO PARA PCB, que es adecuado para aplicaciones de señal y tiene un ancho específico para una fácil integración en sistemas de riel DIN estándar.

Conclusión

La instalación de un bloque de terminales de tornillo de PCB es un proceso relativamente simple que se puede lograr con las herramientas adecuadas y un poco de conocimiento. Si sigue los pasos descritos en esta guía y utiliza los consejos proporcionados, podrá garantizar una instalación exitosa y una conexión eléctrica confiable.

Si está buscando bloques de terminales de tornillo para PCB de alta calidad en el mercado, estamos aquí para ayudarlo. Nuestra empresa ofrece una amplia gama de bloques de terminales para satisfacer sus necesidades específicas. Ya sea que esté trabajando en un pequeño proyecto de hobby o en una gran aplicación industrial, tenemos los productos y la experiencia para respaldarlo. Si tiene alguna pregunta o desea analizar más a fondo sus requisitos, no dude en ponerse en contacto con nosotros. Esperamos poder ayudarle con sus necesidades de adquisiciones.
